Connecter une balance XR5000 à votre PC ou tablette Windows

Connecter en mode Bluetooth une balance XR5000 à votre PC ou tablette Windows

Pré requis :

1. La balance doit être à la version de logiciel 4.3.0.12102 ou supérieure
2. Je vous suggère « Fortement » de ne pas faire votre première connexion en bergerie : apportez tous vos équipements : balance, tablette windows et lecteur de tags à la maison et faites cela dans un endroit confortable. Tenter le tout initialement en bergerie peut s’avérer frustrant….
3. Vous aurez besoin du logiciel BerGère COnnect et d’une licence que vous pouvez acheter en communiquant avec votre administrateur BerGère

Étape 1)

À votre PC :

• Accédez au menu permettant d’ajouter des appareils bluetooth et cliquez sur « Ajouter un appareil bluetooth »

À la balance XR5000 :

• Allez au menu « Réglages »
• Choisissez « Page suivante »
• Ensuite « Connexions »
• Cliquez la case Autoconnexion

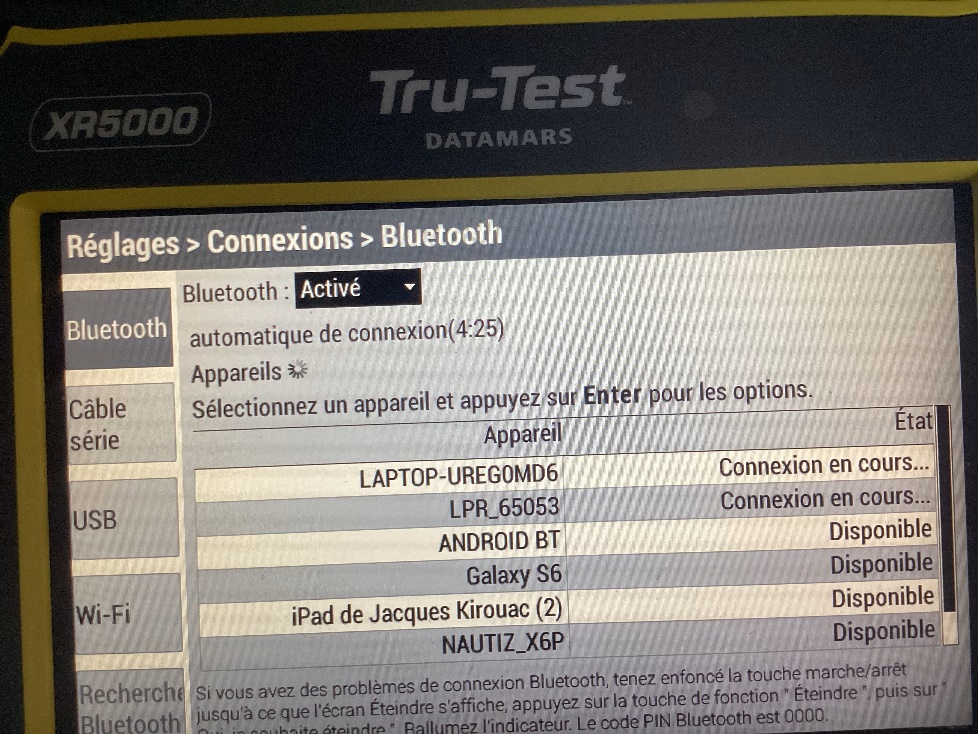

• Vous verrez le nom de votre PC apparaitre dans la liste des éléments disponibles : Cliquez dessus et faites « Connecter »

Étape 2)

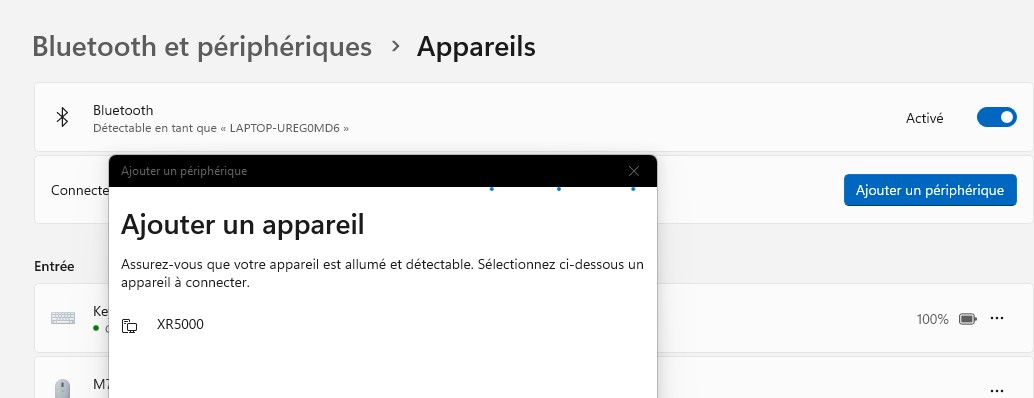

• Au PC : Vous devriez voir la balance dans la liste des équipements à connecter. cliquez sur XR5000 afin d’établir la connectivité bluetooth et

• À la balance : cliquez sur le nom de votre PC où devrait apparaitre « disponible » et choisissez dans le menu « Connecter »

• Au PC : attendez que le système vous demande le mot de passe de connexion et entrez « 0000 » puis « OK »

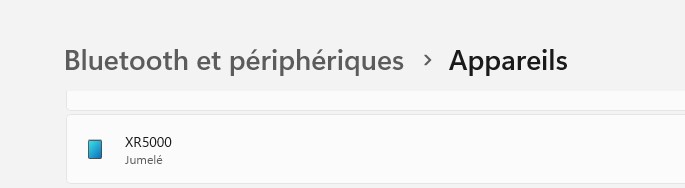

• La connexion peut indiquer « non connecté », mais vérifiez au bas de l’écran si dans la liste « Autre appareils », XR5000 affiche « Jumelé » si c’est le cas, vous êtes prêt à vous connecter.

Note : il se peut que la première fois, vous ayez à refaire le processus à quelques reprises pour établir la connexion réelle.

Notez que c’est le logiciel BerGère Connect qui établit la connexion réelle.

Étape 3)

Au PC :

• Dans la barre de recherche, entrez « Panneau de configuration »

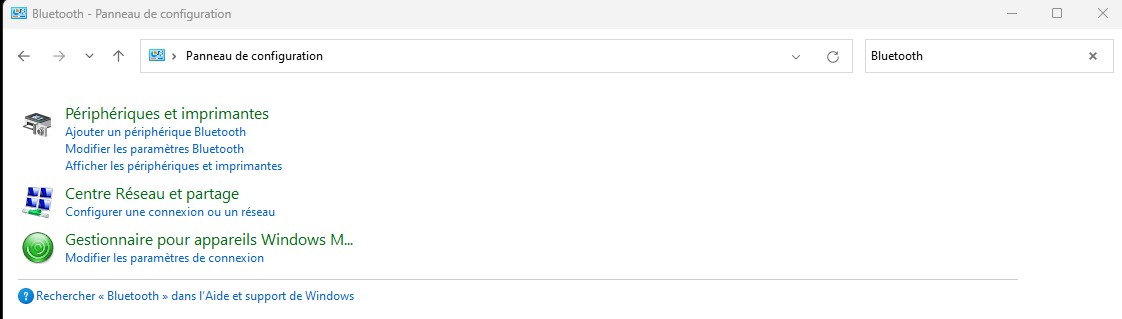

• Une fois le panneau de configuration ouvert, dans le champ de recherche en haut à droite, entrez « Bluetooth » et vous aurez accès au panneau suivant :

• Dans le menu de gauche, sélectionnez « Modifiez les paramètres bluetooth »

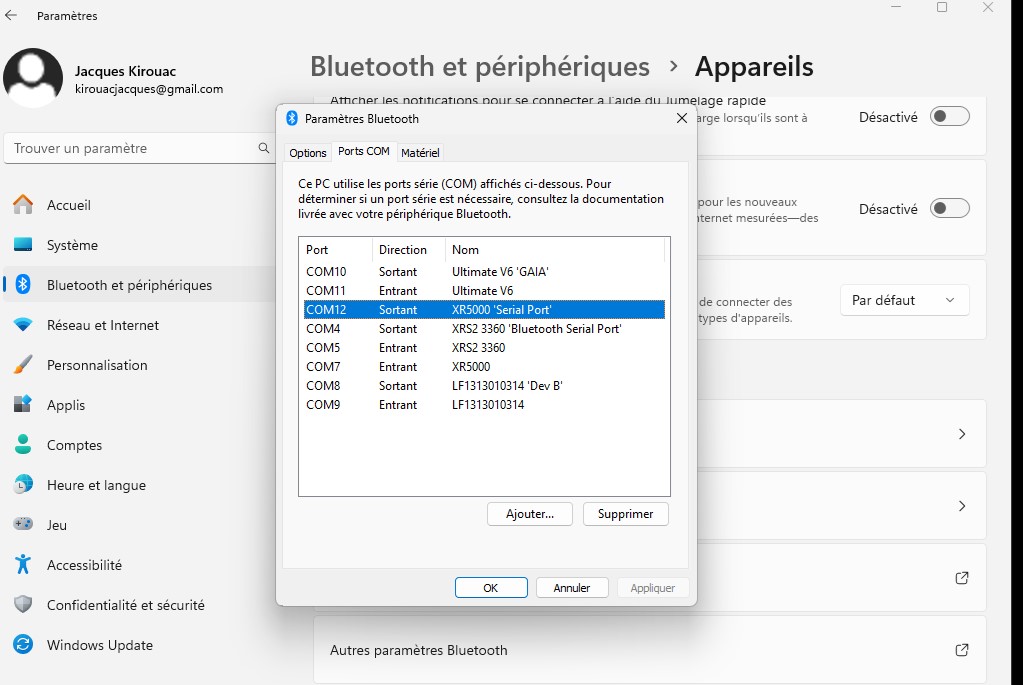

• Au bas de la nouvelle fenêtre, sélectionnez « Autres paramètres bluetooth » et cliquez sur l’onglet « Ports Com » de la fenêtre des Paramètres bluetooth

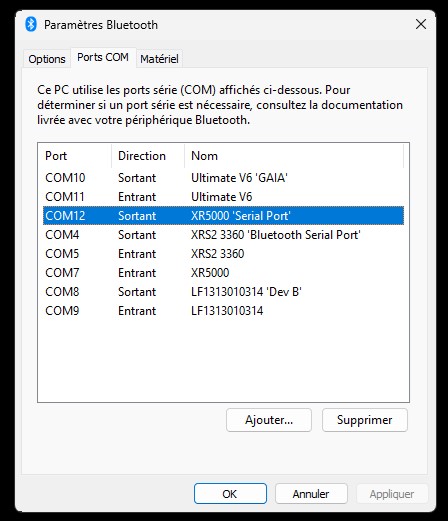

• Vous aurez alors une fenêtre listant les ports COM (ports de communications bluetooth) et notez le numéro du port de SORTIE correspondant à votre balance (ici le port no 12 dans l’exemple)

Lancez BerGère connect et entrez dans le champ d’activation « bergere ». Ceci vous donne accès au panneau de configuration de BerGère Connect. Dans le panneau bergere connect :

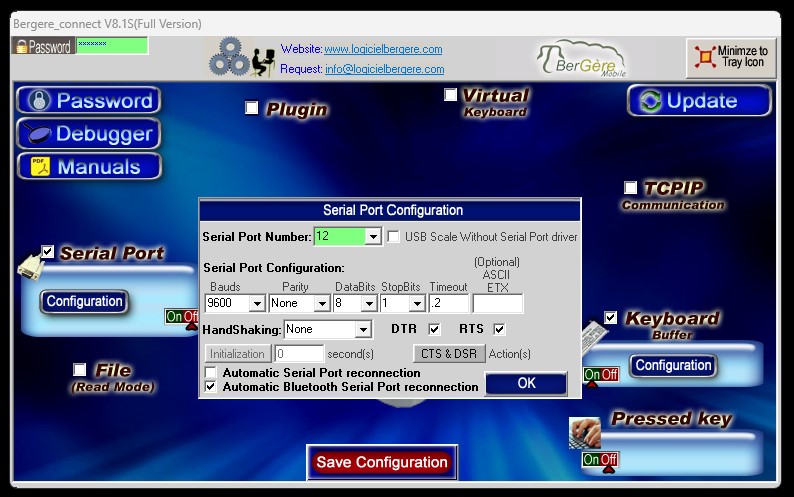

• Cliquez sur le bouton « Configuration » sous « Serial port »
• Dans le champ du « Serial port number », entrez le numéro du port sortant de la connexion XR5000 noté auparavant. Attendez que le fond du champ devienne vert, ce qui indique que la connexion est établie

• Assurez-vous que les paramètres sont tels que dans la figure montrée :

• 9600 bauds
• Parity : none
• Databits : 8
• Stop Bits : 1
• Timeout : .2
• Handshake : None
• DTRR et RTS cochés
• Et « Automatic bluetooth Serial port reconnection

• Faites OK
• Assurez-vous que la case à cocher « Keyboard buffer » est bien cochée et que « transmit to » est à « On »

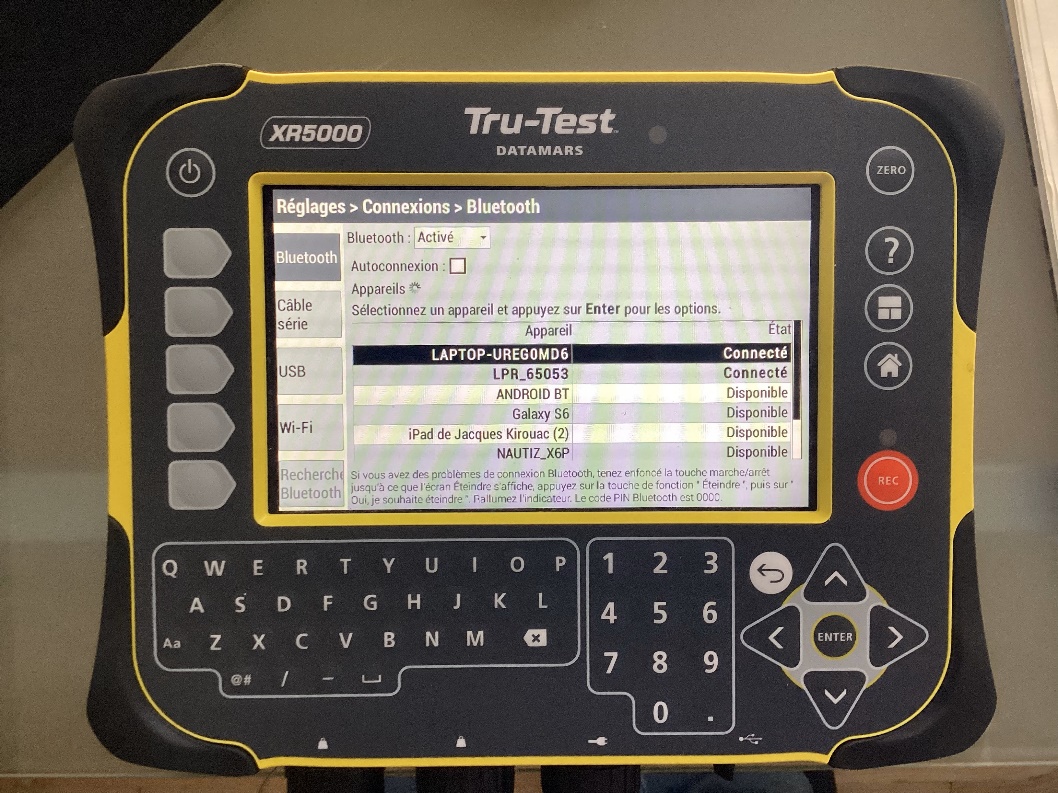

• Vérifiez que sur le panneau de votre balance, le statut de la ligne indiquant votre PC est bien marquée « Connectée »

• Sur l’écran de BerGère Connect, cliquez « Save configuration »
• Cliquez sur le bouton « Minimize to tray icon » en haut à droite du panneau BerGère Connect

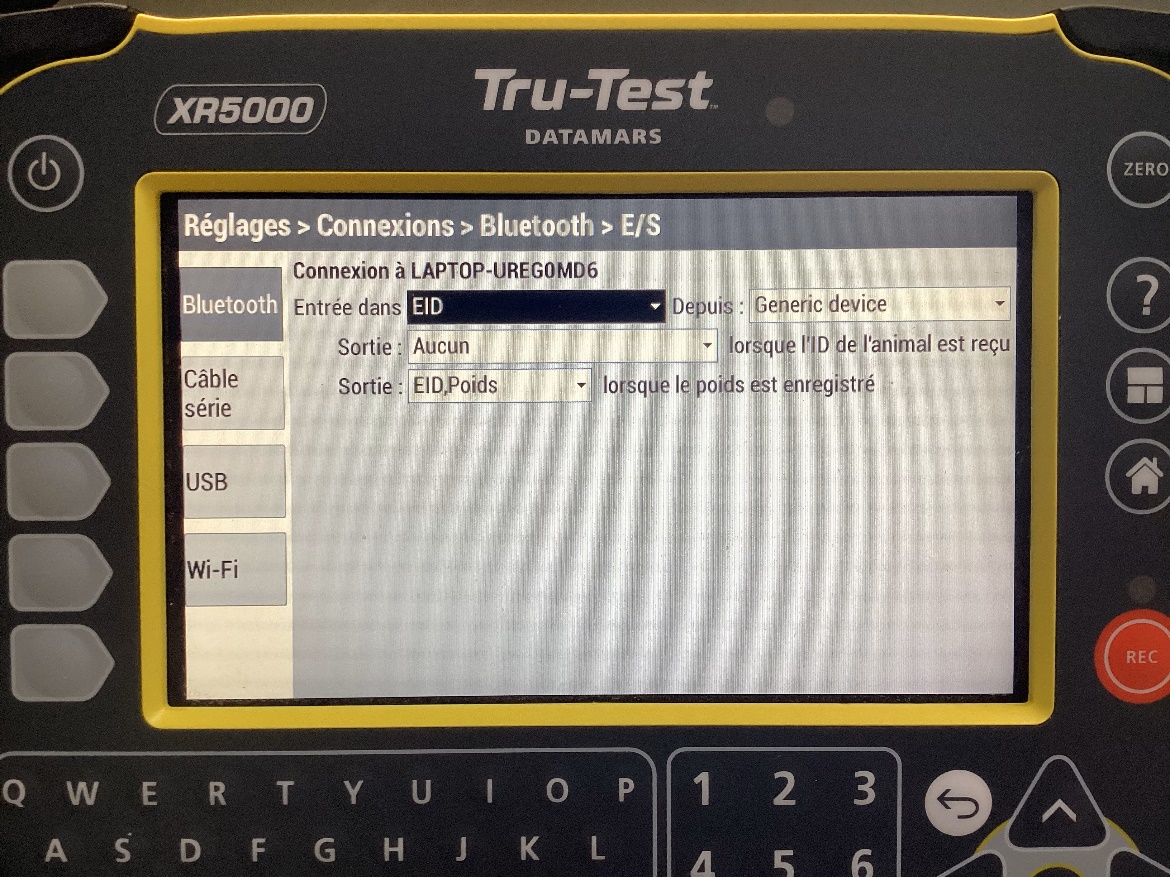

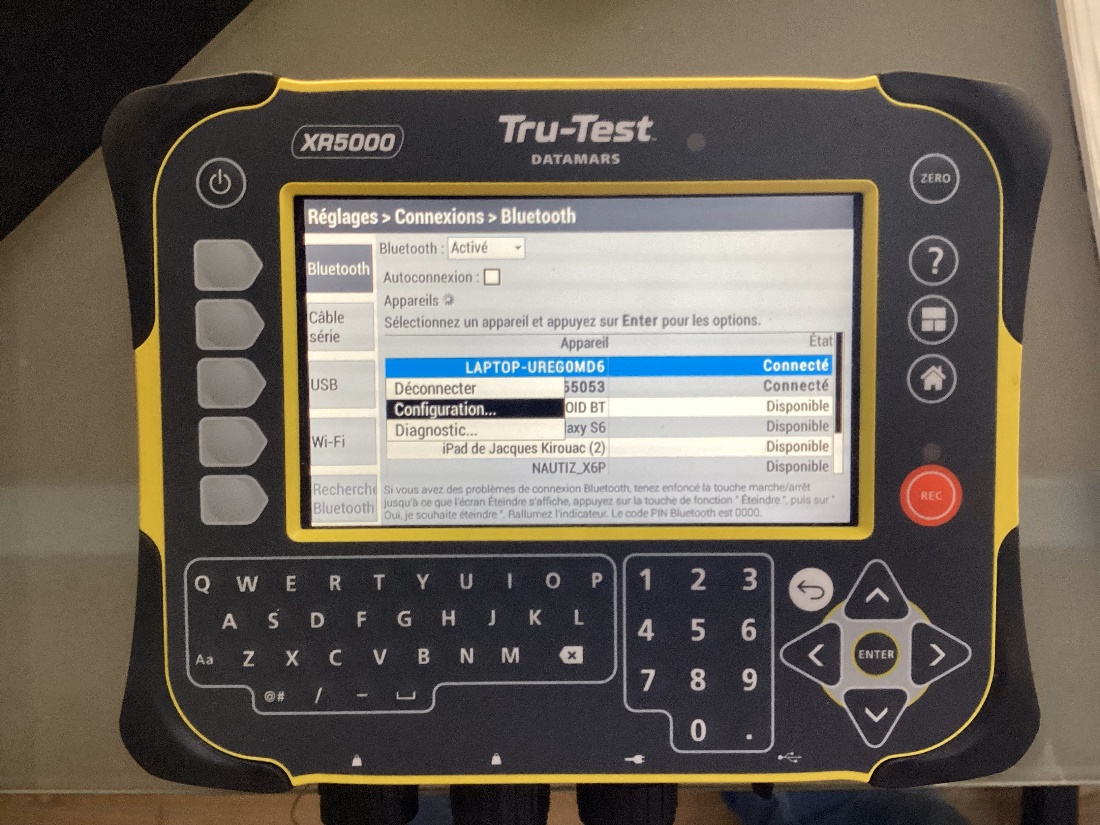

De retour à la balance, cliquez sur la ligne indiquant que votre PC est connecté et choisissez « Configuration » et faites « enter »

• Indiquez les paramètres :

• Entrée dans : EID
• Sortie (première ligne) : Aucune Lorsque l’ID de l’animal est reçu
• Sortie (deuxième ligne) : EID, poids Lorsque le poids est enregistré

Connectez votre lecteur Bluetooth de tags RFID avec la balance comme à l’habitude…

Vous êtes maintenant prêt à faire vos peseés : retournez à l’écran de pesée de la balance et dans bergère, soit dans le mode « en bergerie », soit dans le gestionnaire de portes des agneaux, positionnez le cureur dans le champ de lecture des tags après avoir configuré les autres items comme souhaité.

Débutez votre session de pesée : la balance envoi l’information sous le format EID,poids (ici 28 Kg) comme suit :

124000313386002,28.0

BerGère fait le reste automatiquement….

Lorsque votre session est terminée, vous pouvez fermer BerGère connect en entrant « end » dans le champ de mot de passe du logiciel.

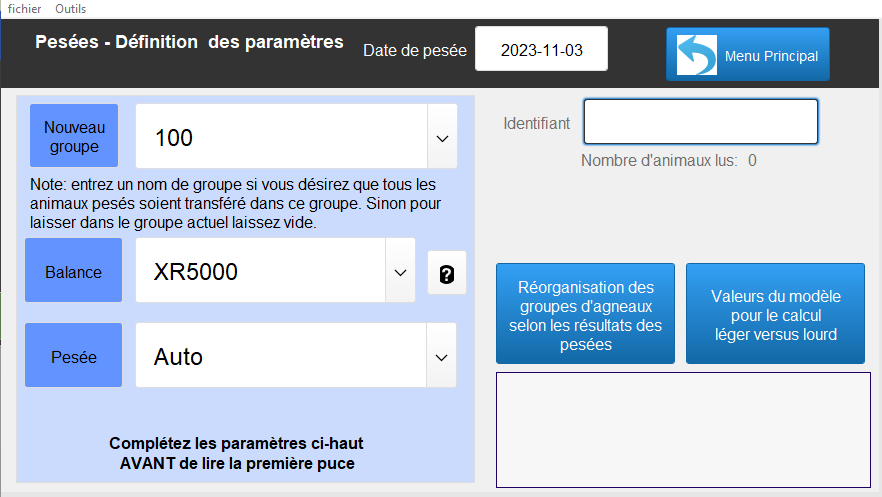

Pesées sur la tablette windows :

1. Dans le mode « en bergerie »

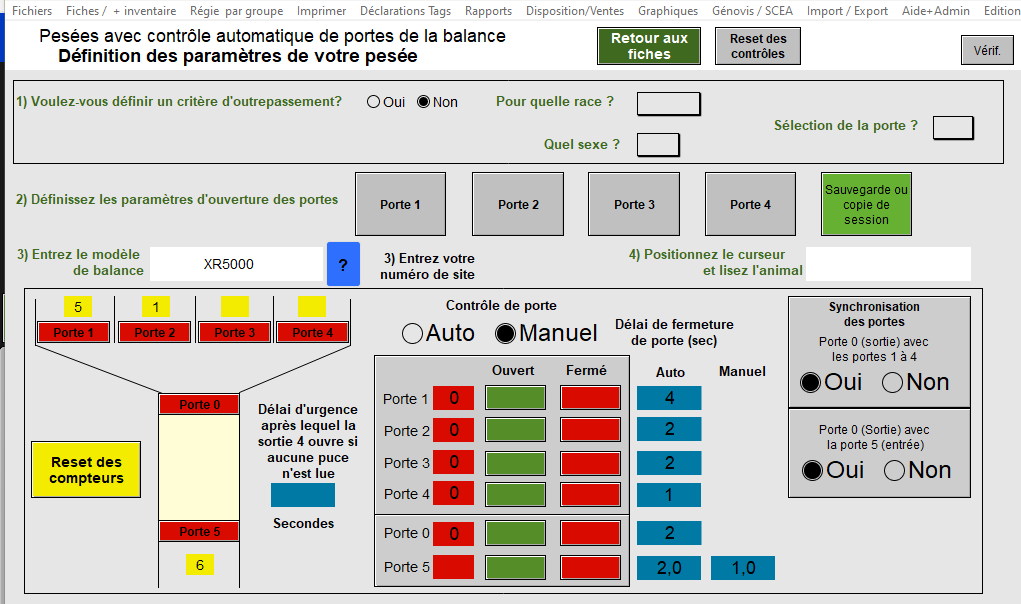

2. Avec le gestionnaire de portes :

Lors de votre prochaine session :

Lancez Bergère Connect (vous pouvez aussi le mettre en ouverture automatique sur votre PC »

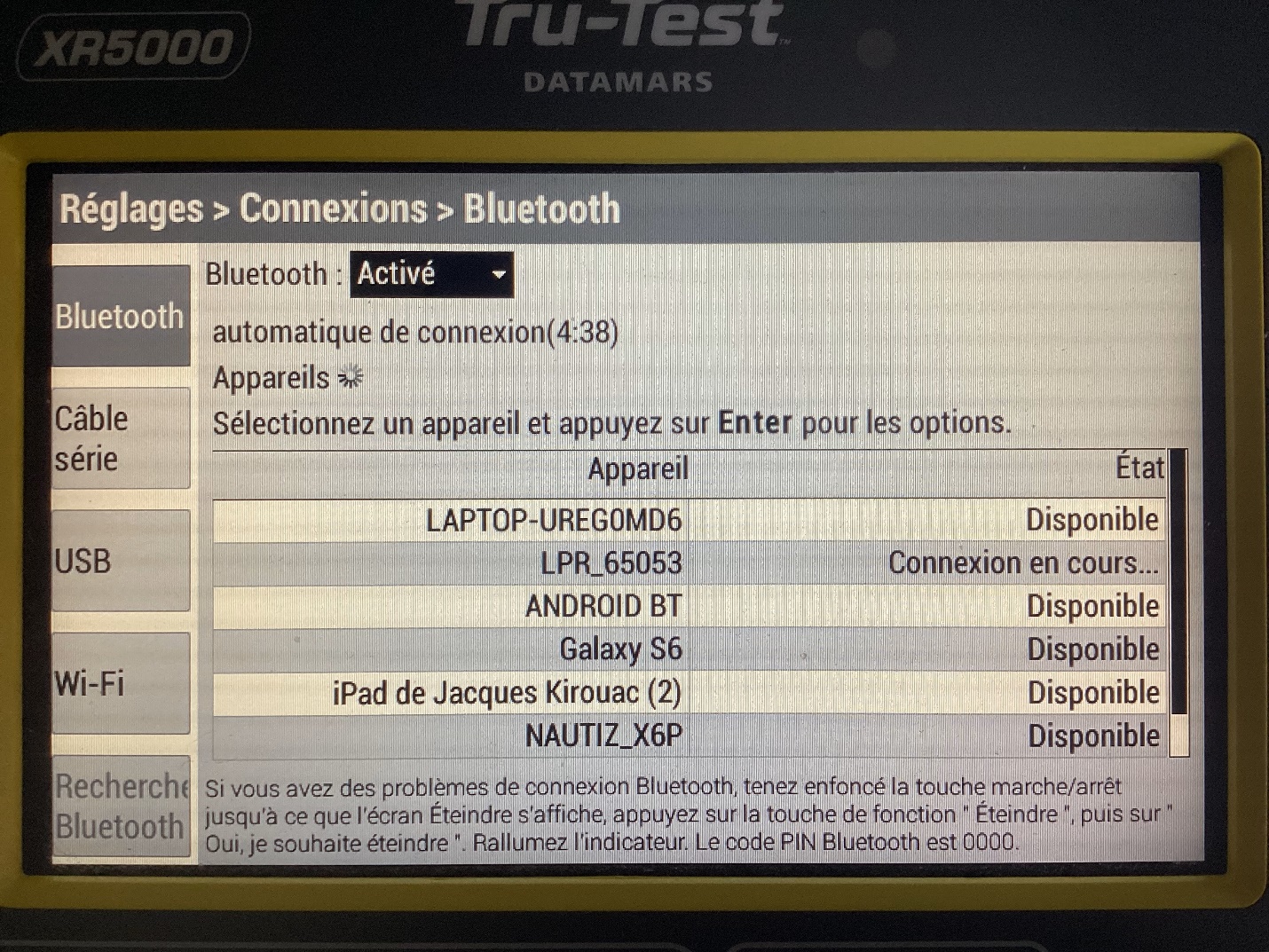

Allumez la balance : la connexion au lecteur de tag et à votre PC devrait se faire automatiquement sans que vous n’ayez rien à faire. Si vous accédez au panneau de connexion (non nécessaire), vous verrez le mode « Connexion en cours» puis « Connecté ».
